SK · BT · CAT · BP (Big-Plus) · velikost 40 in 50

Brušenje vpenjalnega konusa na vašem stroju

Konus vretena obnovimo na vaši lokaciji, v delovnem območju obdelovalnega stroja, brez demontaže vretena. Sama obnova na vašem stroju traja en delovni dan.

< 18 µm
Merilo uspešne obnove Oplet na koncu testnega trna dolžine 300 mm, izmerjen po brušenju.
Pošlji povpraševanje Pokličite +386 40 884 514 Neobvezujoč informativni izračun dobite po e-pošti takoj po oddaji povpraševanja.
konus 7:24 300 mm merilna ura oplet < 18 µm
Kdaj je obnova potrebna

Znaki obrabljenega konusa

  • Orodje po vsaki menjavi drugače opleta, vpetje ni ponovljivo.
  • Slabša površina in sledi vibracij pri finih obdelavah.
  • Na konusu so vidni temni obroči, rja ali sledi drsenja.
  • Orodja se obrabljajo hitreje kot na drugih strojih.
  • Povrtavanje lukenj ni več zanesljivo.
  • Ozkih toleranc obdelave ni več mogoče zagotavljati.
Storitev

Kaj delamo in česa ne

Delamo

  • SK, velikost 40 in 50
  • BT, velikost 40 in 50
  • CAT, velikost 40 in 50
  • BP (Big-Plus), velikost 40 in 50
  • Vertikalna in horizontalna vretena
  • Na lokaciji stranke, v delovnem območju obdelovalnega stroja
  • Meritev opleta po brušenju

Ne delamo

  • Popravil ležajev vretena in drugih delov stroja
  • Obnove vpenjalnih orodij in držal

HSK in drugi konusi po dogovoru. Teh ni v obrazcu – pokličite nas na +386 40 884 514 ali pišite na info@konus-servis.si.

Potek

Od povpraševanja do obnovljenega konusa

  1. Povpraševanje

    Izpolnite obrazec o stroju in konusu ter priložite fotografijo. Traja približno 5 minut.

  2. Informativni izračun

    Neobvezujoč informativni izračun dobite po e-pošti takoj po oddaji povpraševanja.

  3. Uradna ponudba s terminom

    Če ste z informativnim izračunom zadovoljni, kliknete »Želim termin«. V 24 urah prejmete uradno ponudbo s predlaganim terminom.

  4. Obnova konusa

    Konus obnovimo na vaši lokaciji, v delovnem območju stroja, in po brušenju izmerimo oplet.

Na lokaciji smo običajno v 7 delovnih dneh od potrditve naročila, sama obnova pa traja en delovni dan. Za nujnejše primere se lahko dogovorimo za prihod v 3 delovnih dneh, za urgentne primere pa pridemo naslednji delovni dan.

Rok izvedbePrihod na lokacijoDoplačilo k brušenju
Običajnov 7 delovnih dnehbrez doplačila
Prednostnov 3 delovnih dneh+20 %
Nujnonaslednji delovni dan+40 %
Zadnjih 10 obnov

Obnove in izmerjeni oplet

Oplet na koncu 300 mm testnega trna, izmerjen po brušenju. Kliknite na obnovo za fotografije konusa pred obnovo in po njej.

6,5 µmpovprečni oplet po obnovi
11 µmnajvečji oplet po obnovi, merilo < 18 µm

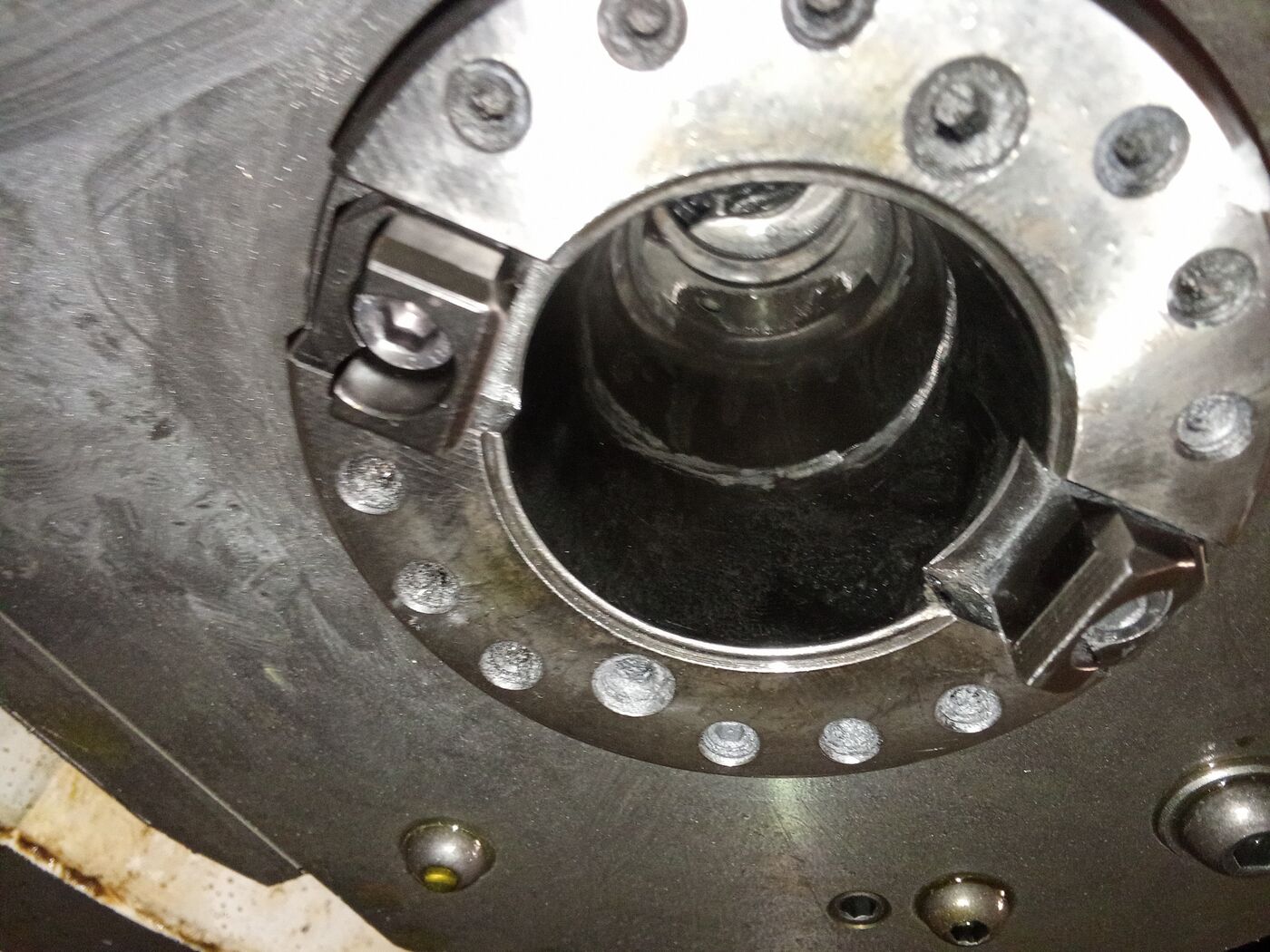

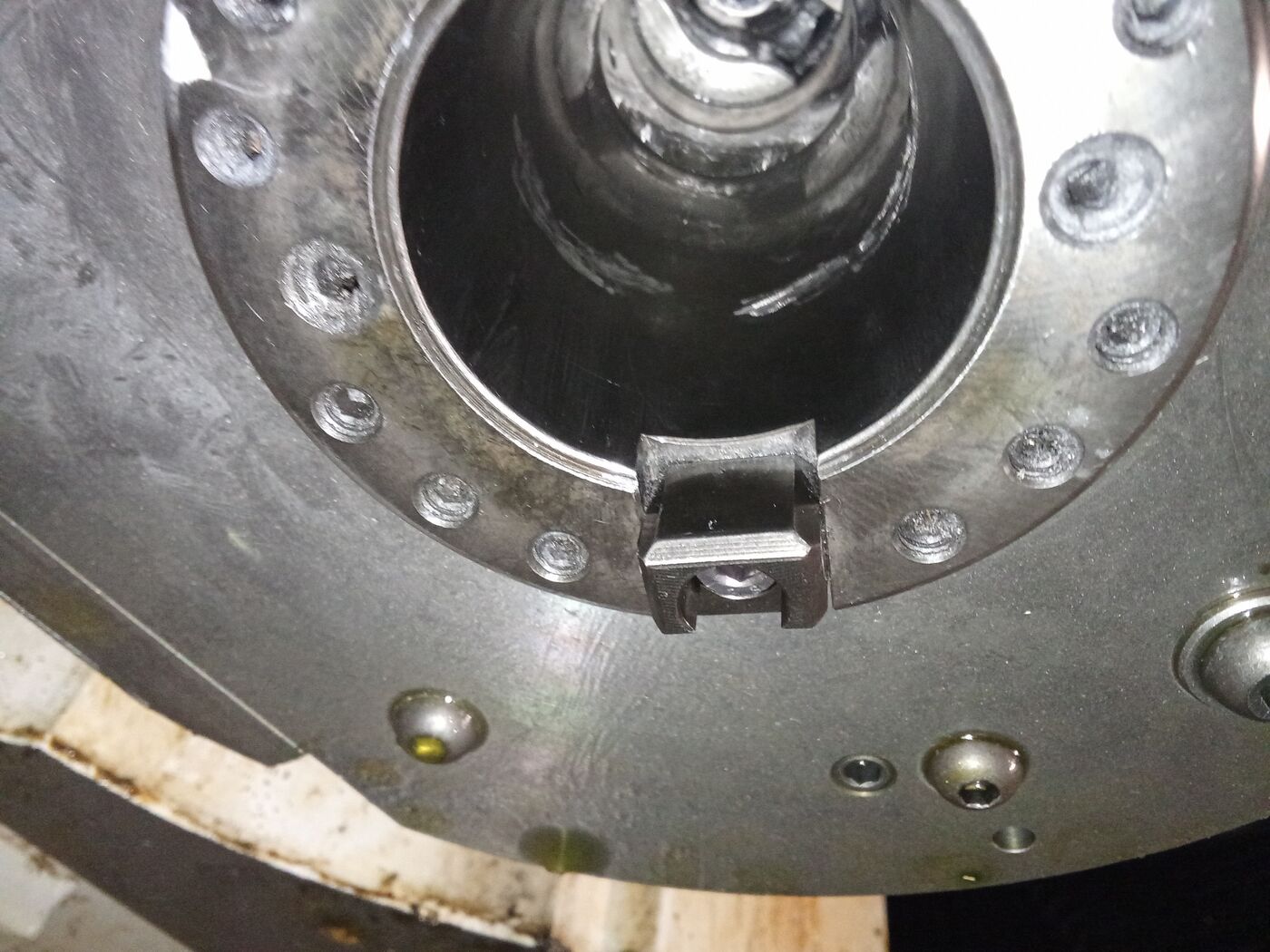

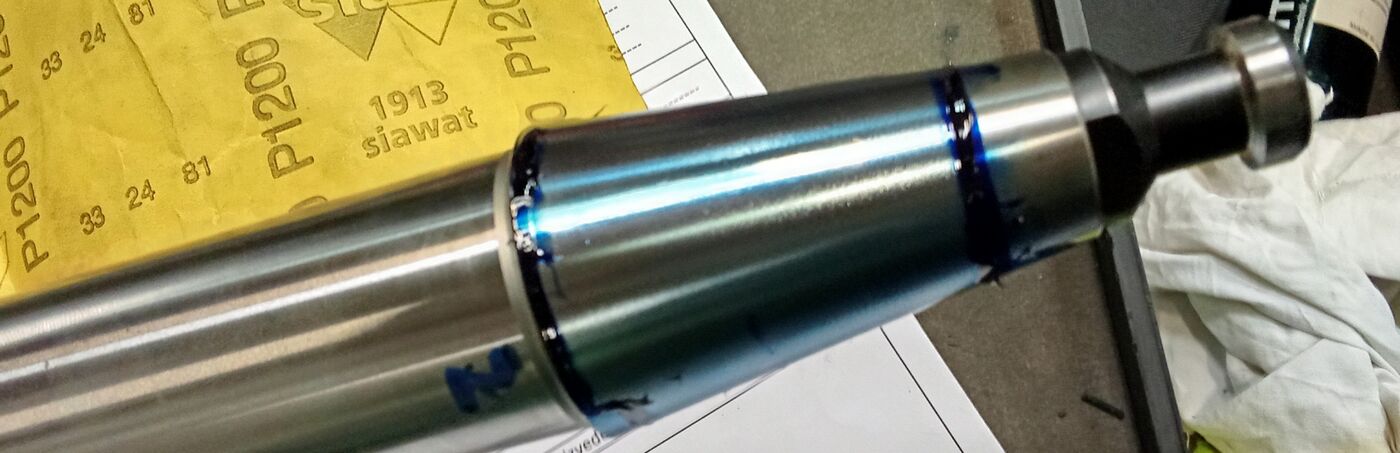

Okuma MB-66VABT40 · oplet po obnovi 5 µm na 300 mm · pred obnovo: meritev ni bila mogoča
Okuma MB-66VA – vpenjalni konus vretena, Pred obnovo
Pred obnovo
Okuma MB-66VA – vpenjalni konus vretena, Pred obnovo
Pred obnovo
Okuma MB-66VA – vpenjalni konus vretena, Po obnovi
Po obnovi

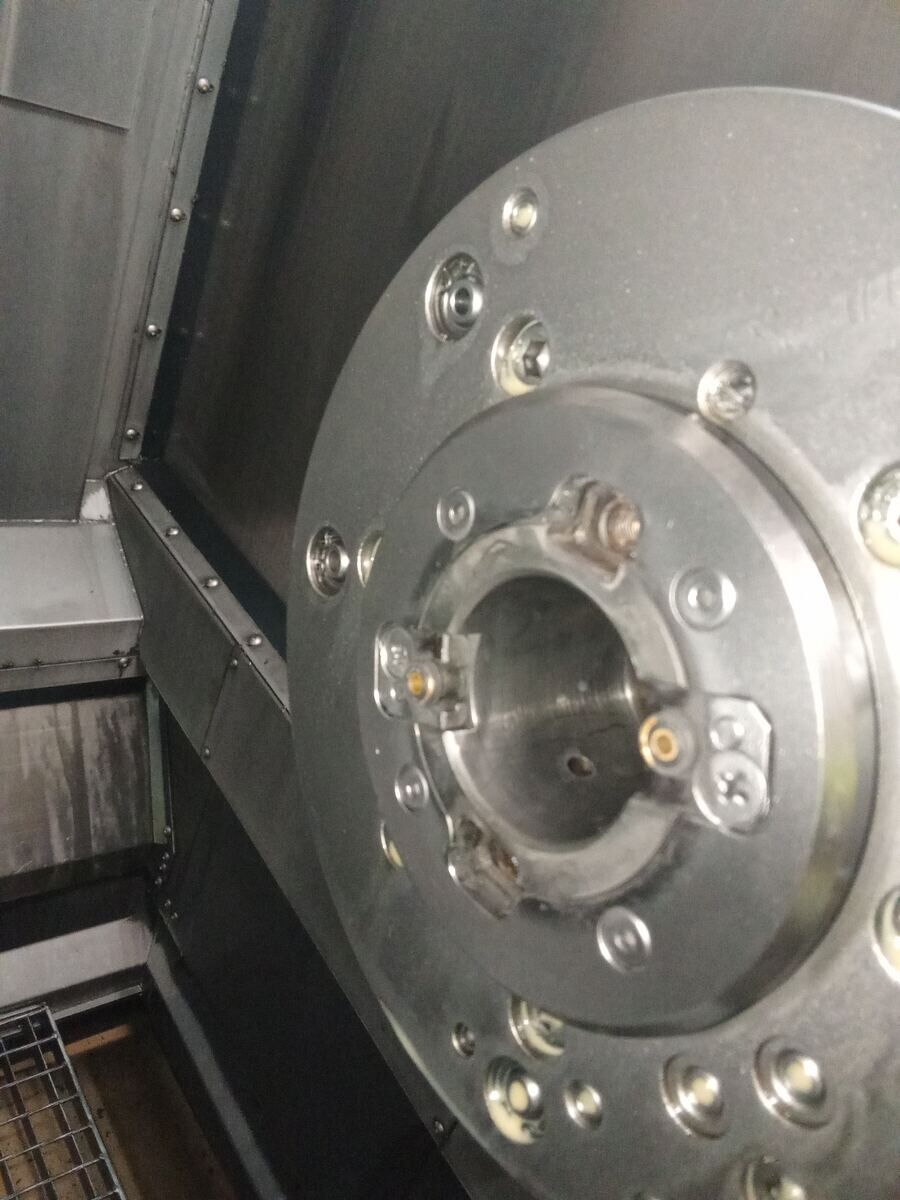

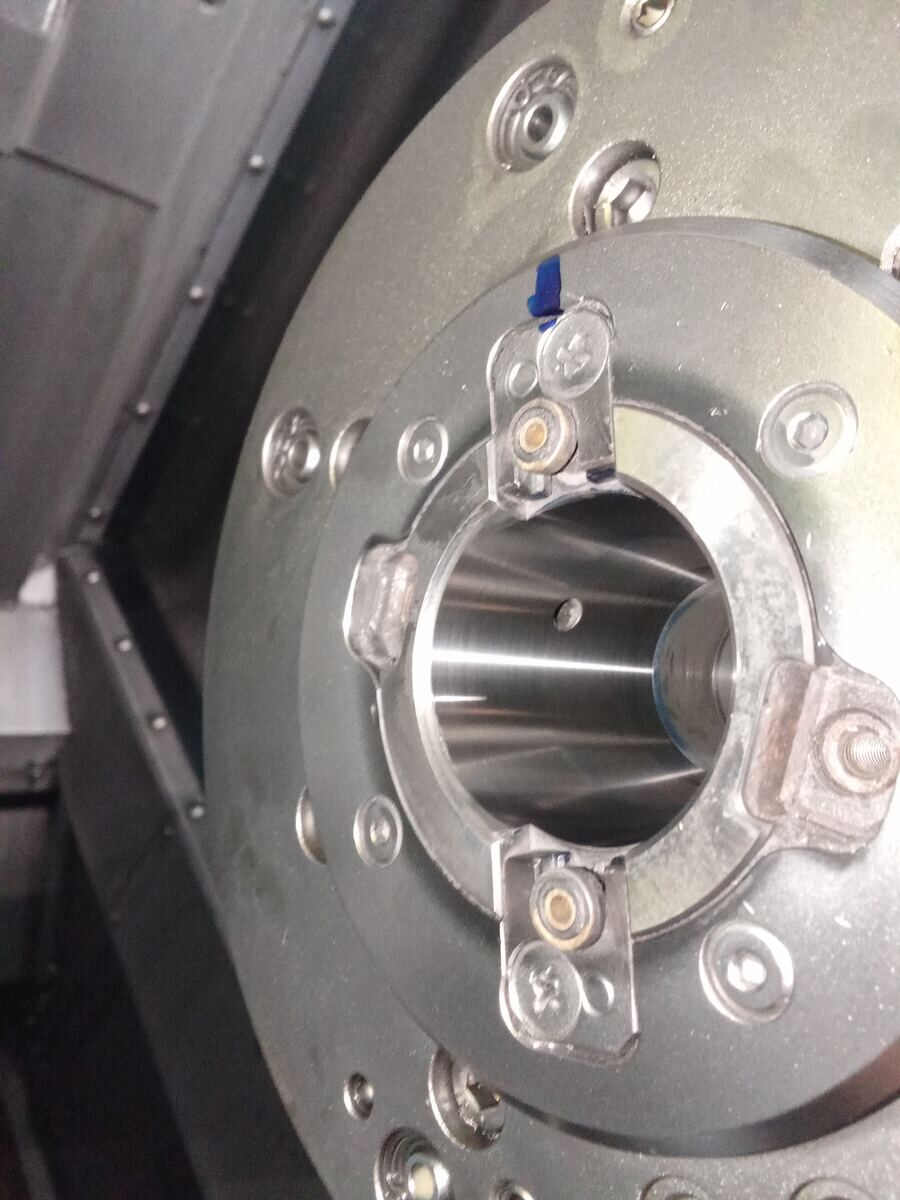

DMG Mori NH 5000SK40 · oplet po obnovi 7 µm na 300 mm · pred obnovo: 72 µm na 300 mm

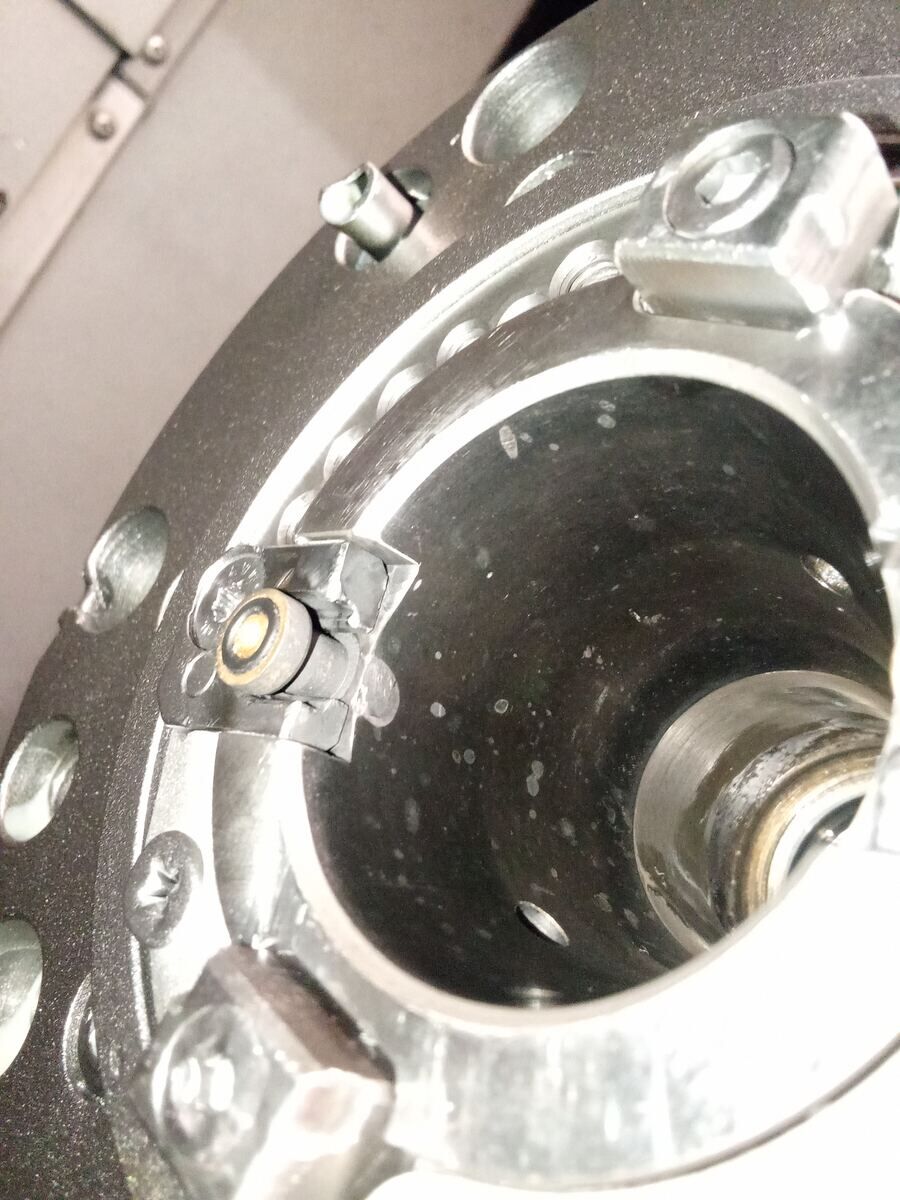

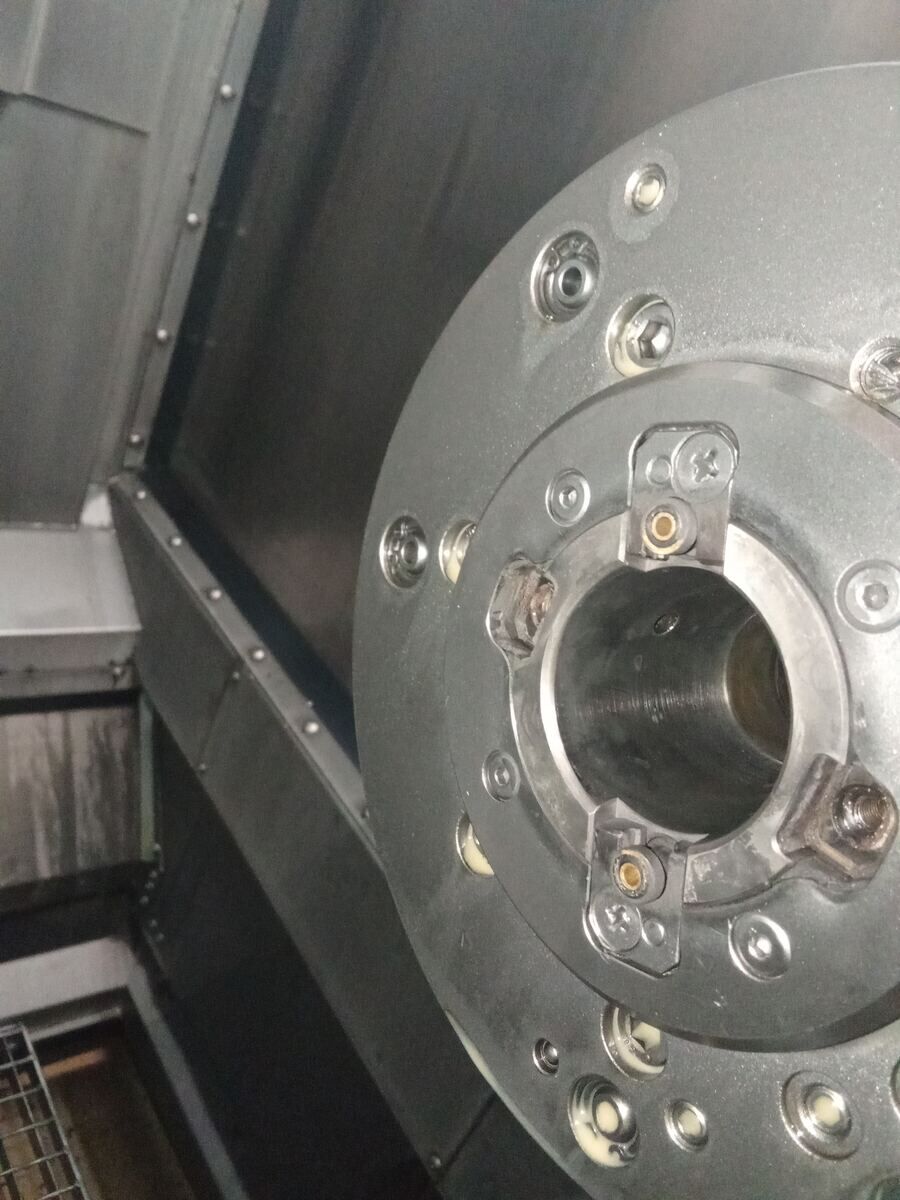

DMG Mori NH 5000 – vpenjalni konus vretena, Pred obnovo
Pred obnovo
DMG Mori NH 5000 – vpenjalni konus vretena, Pred obnovo
Pred obnovo
DMG Mori NH 5000 – vpenjalni konus vretena, Po obnovi
Po obnovi
DMG Mori NH 5000 – vpenjalni konus vretena, Po obnovi
Po obnovi

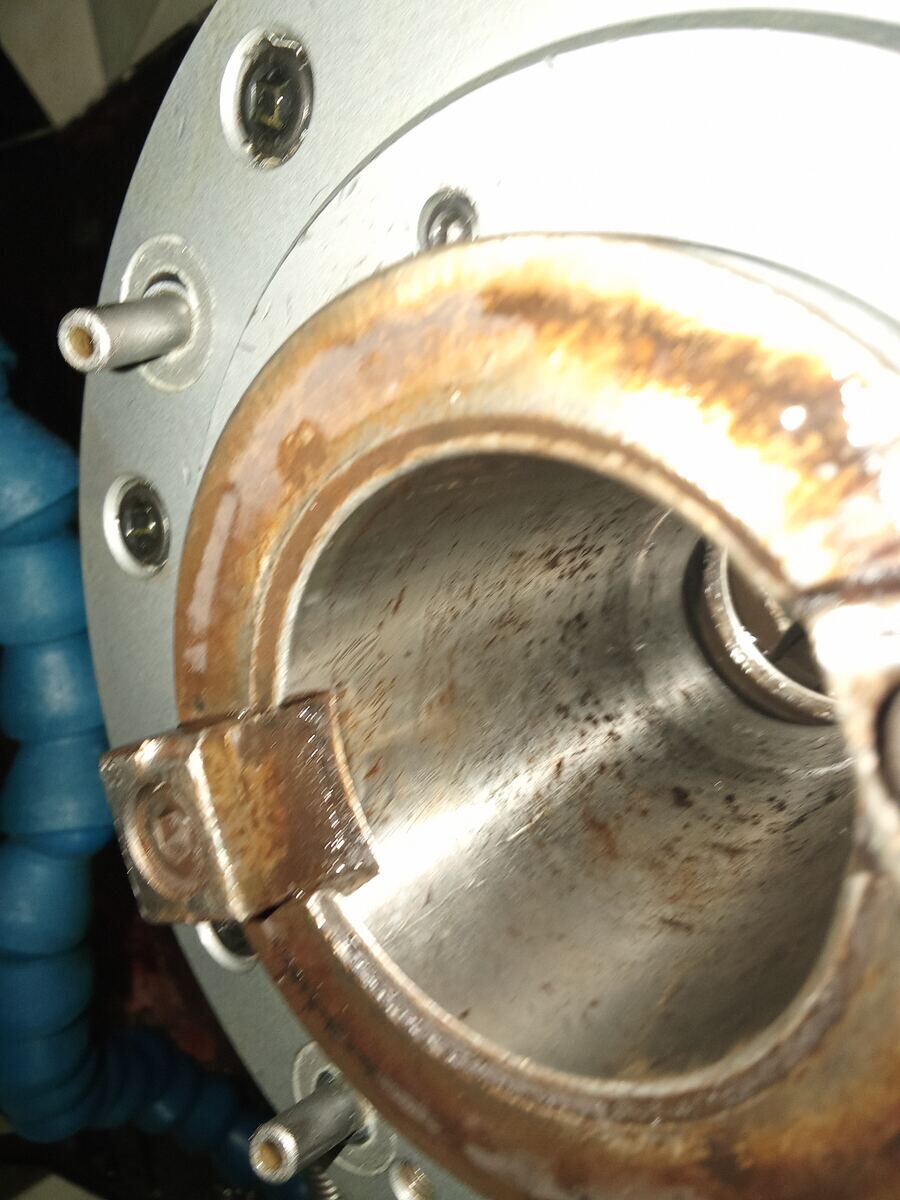

Hartford MVP-16SK40 · oplet po obnovi 5 µm na 300 mm · pred obnovo: 300 µm na 300 mm

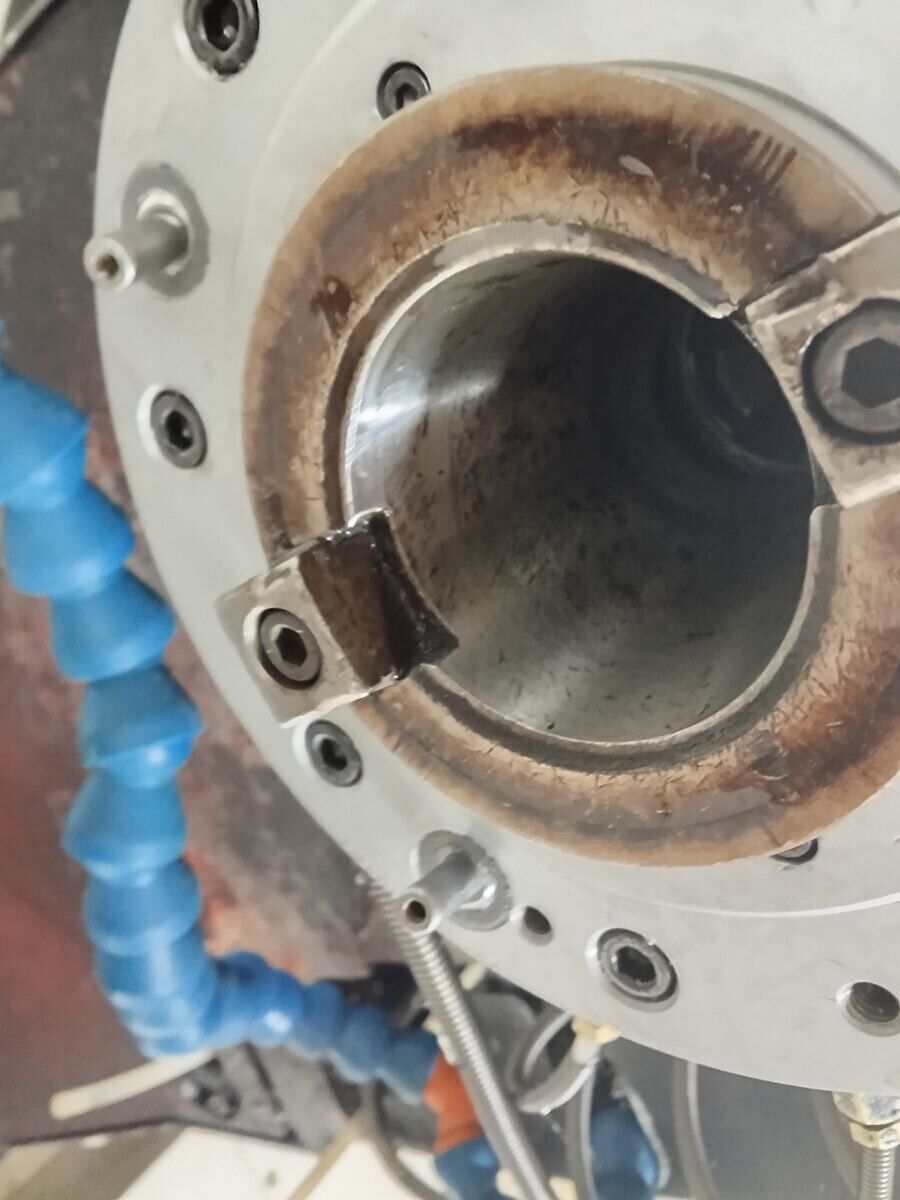

Hartford MVP-16 – vpenjalni konus vretena, Pred obnovo
Pred obnovo
Hartford MVP-16 – vpenjalni konus vretena, Pred obnovo
Pred obnovo
Hartford MVP-16 – vpenjalni konus vretena, Po obnovi
Po obnovi

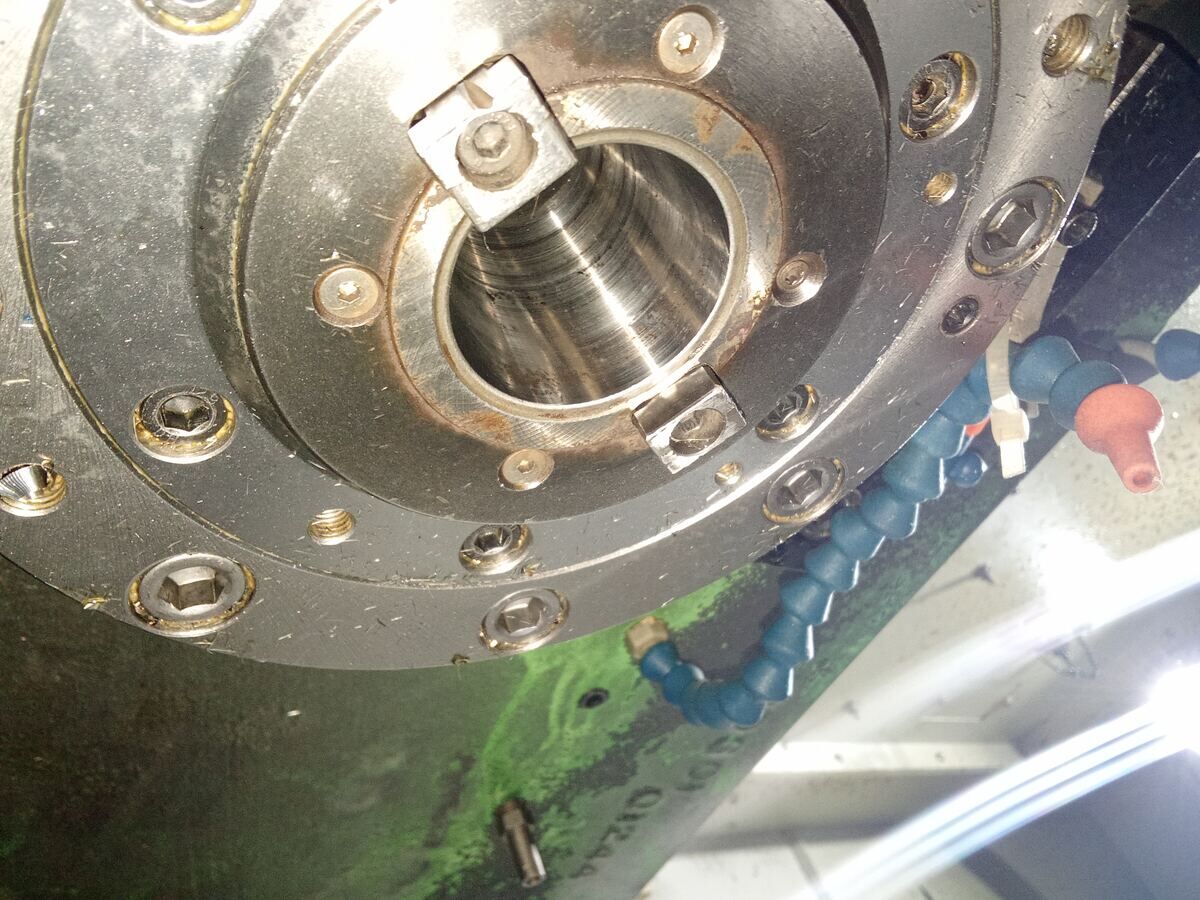

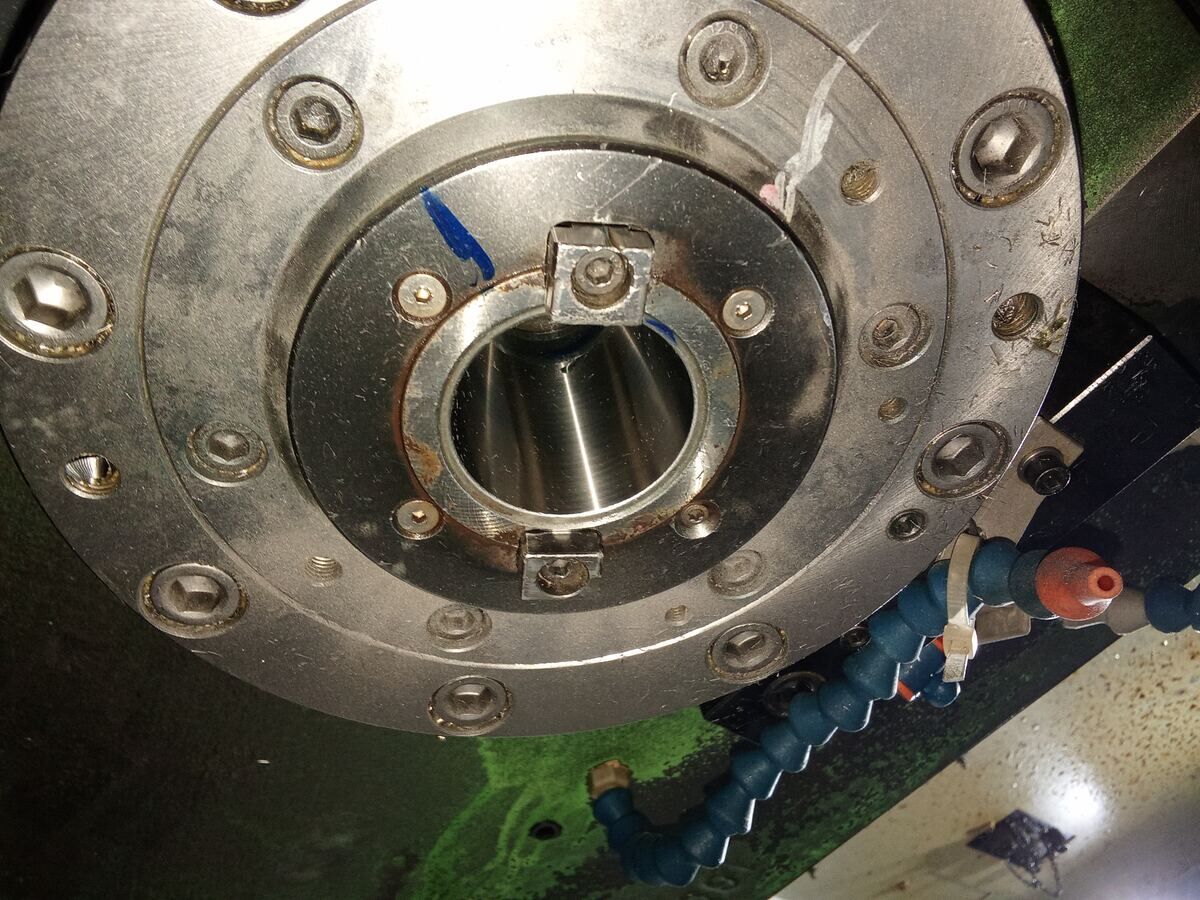

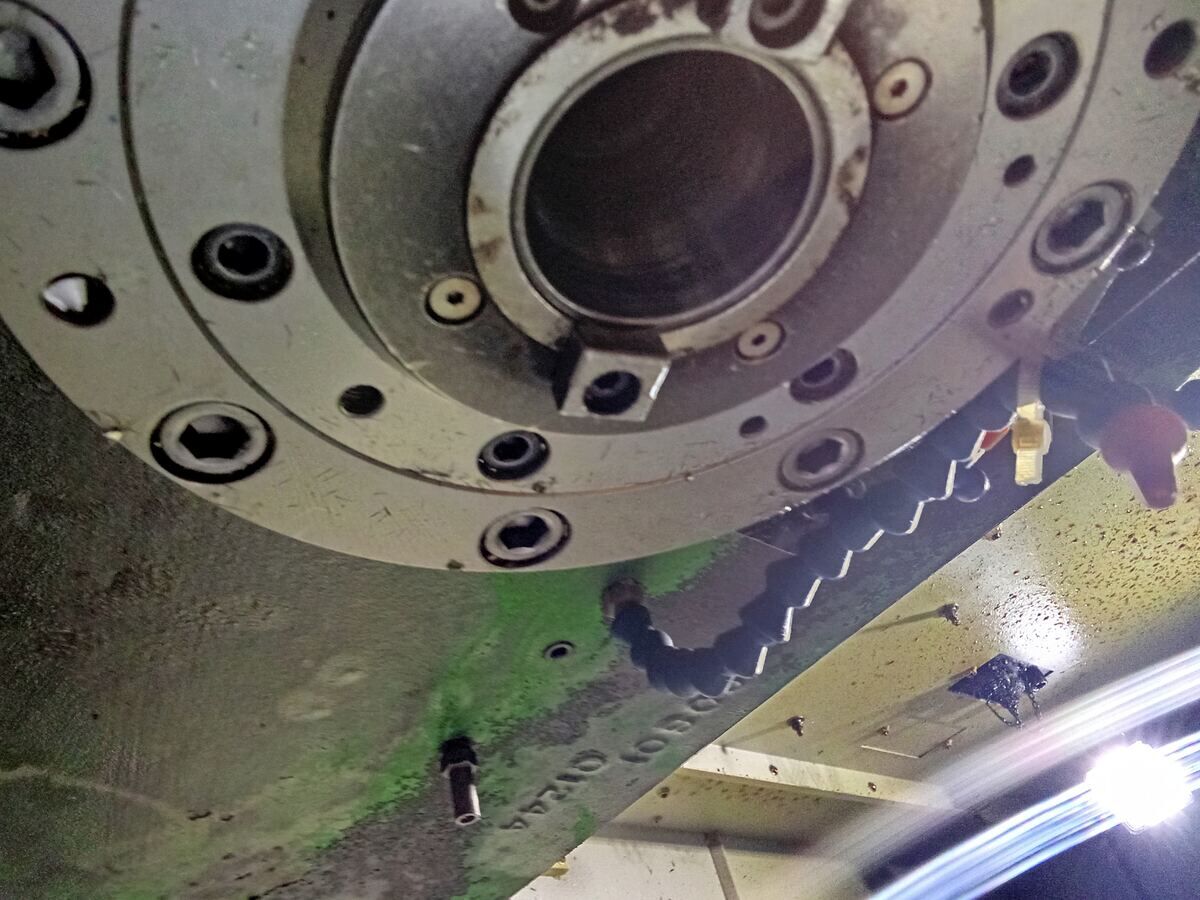

Doosan DNM 750SK40 · oplet po obnovi 4 µm na 300 mm · pred obnovo: meritev ni bila mogoča
Doosan DNM 750 – vpenjalni konus vretena, Pred obnovo
Pred obnovo
Doosan DNM 750 – vpenjalni konus vretena, Pred obnovo
Pred obnovo

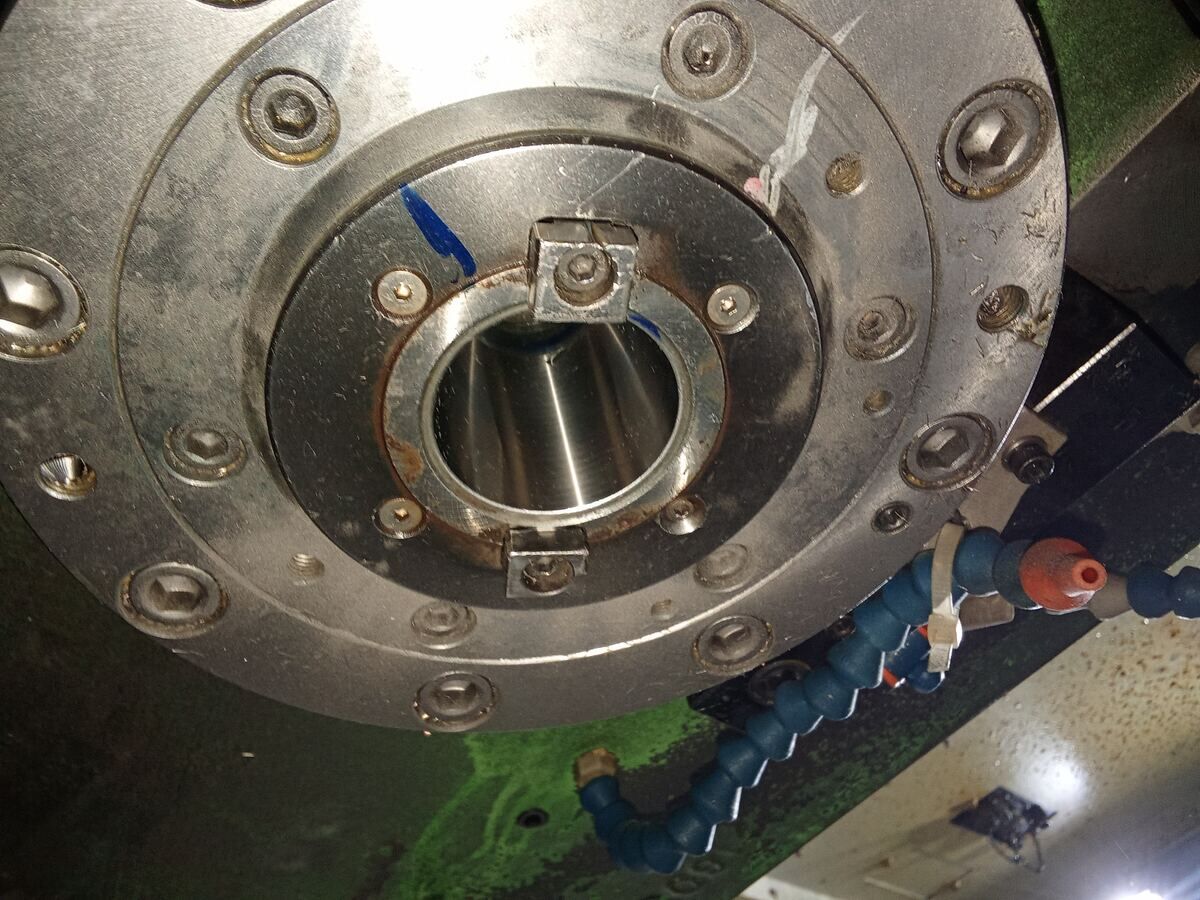

Doosan DNM 750 – vpenjalni konus vretena, Po obnovi
Po obnovi
Doosan DNM 750 – vpenjalni konus vretena, Po obnovi
Po obnovi

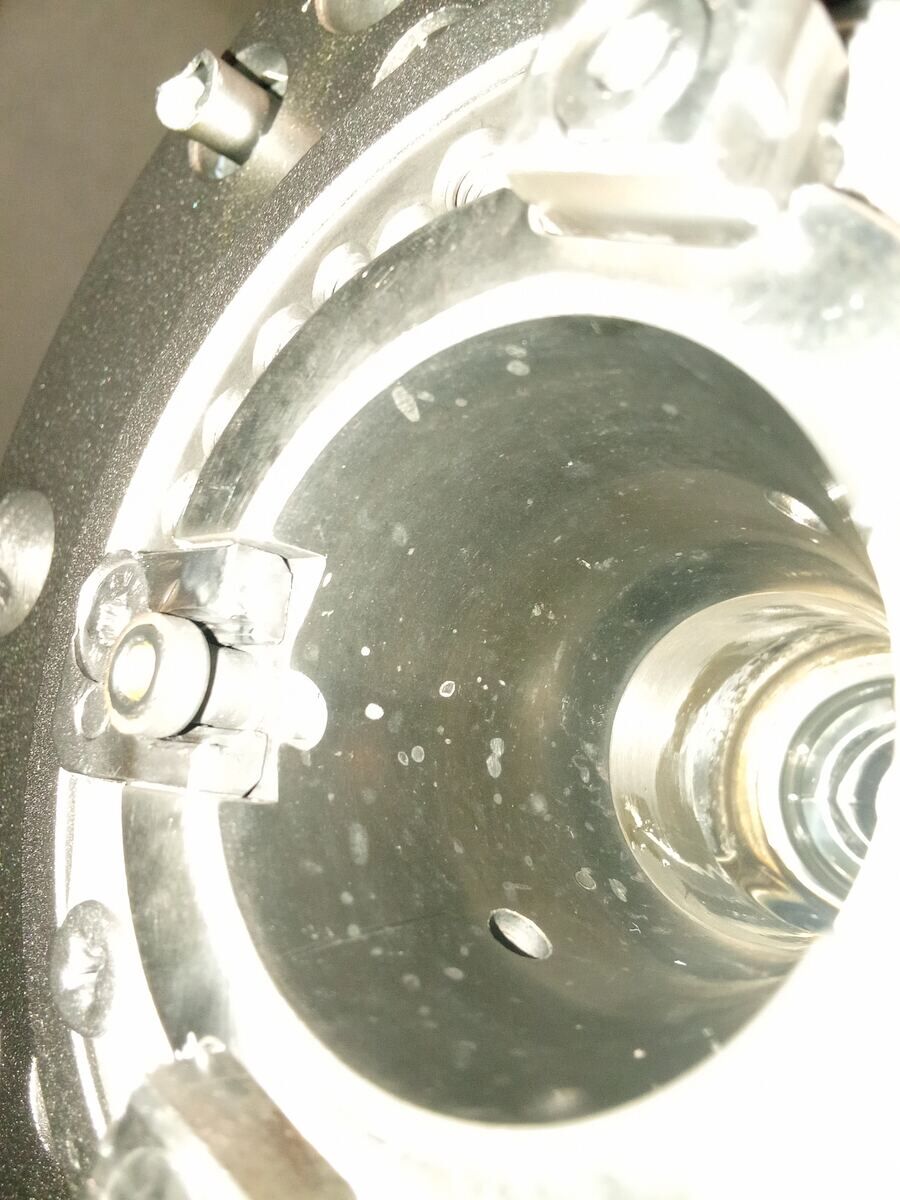

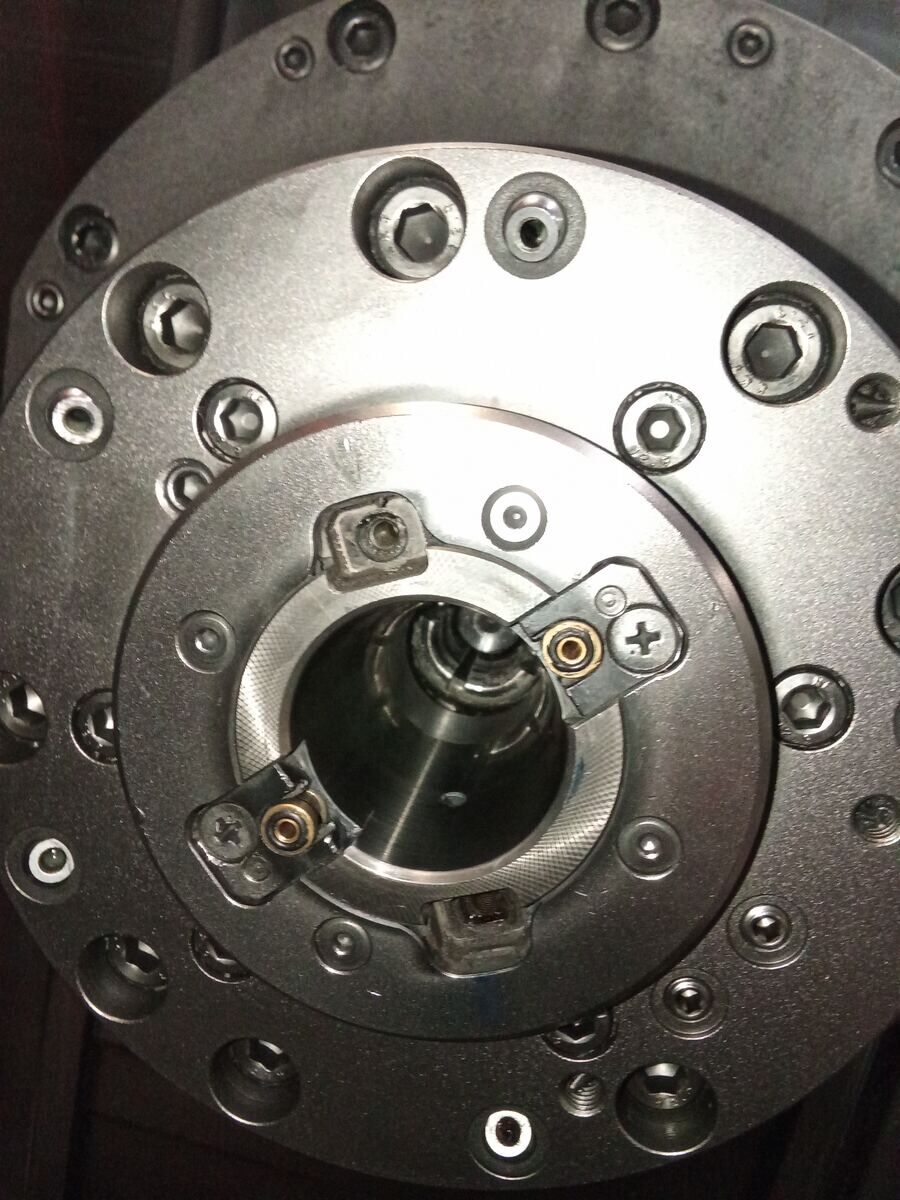

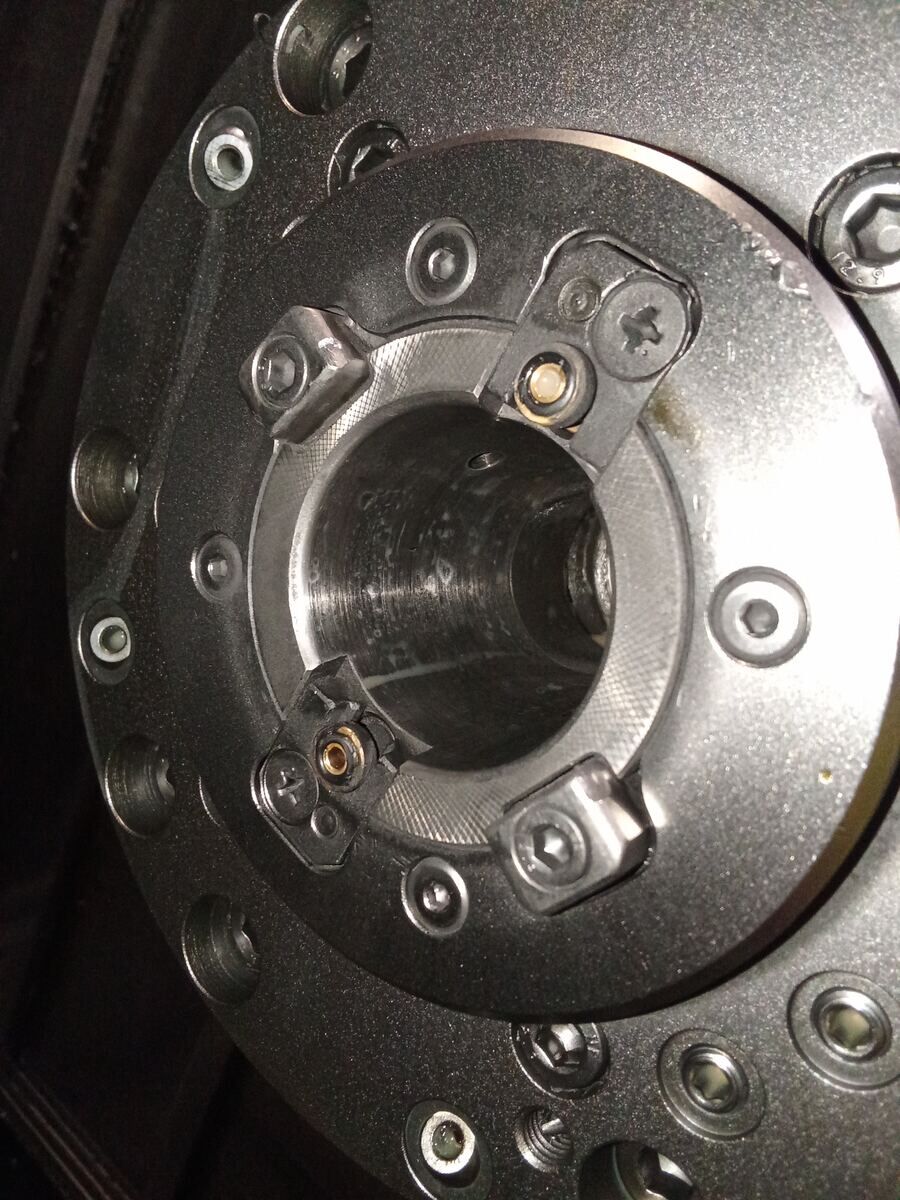

DMG Mori NH 5000SK40 · oplet po obnovi 7 µm na 300 mm · pred obnovo: 96 µm na 300 mm

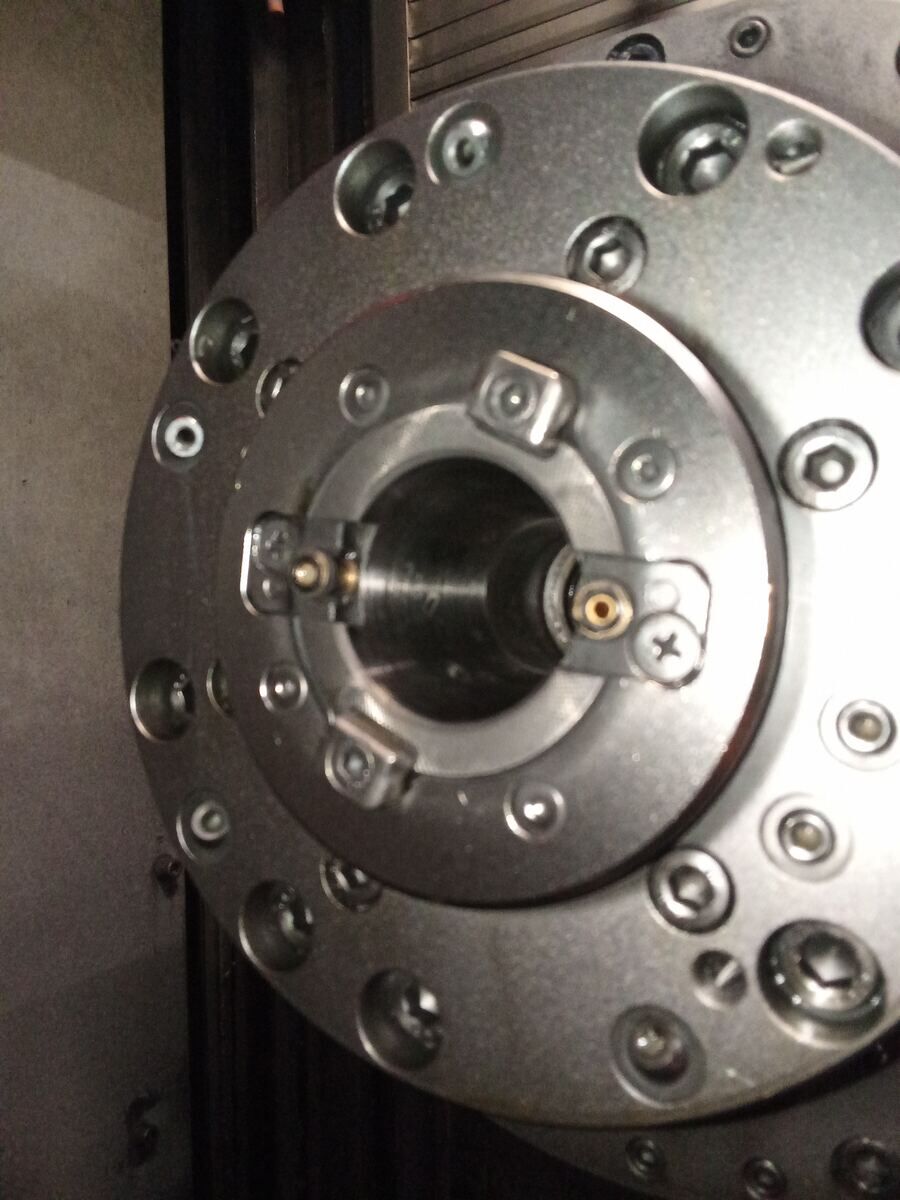

DMG Mori NH 5000 – vpenjalni konus vretena, Pred obnovo
Pred obnovo
DMG Mori NH 5000 – vpenjalni konus vretena, Pred obnovo
Pred obnovo

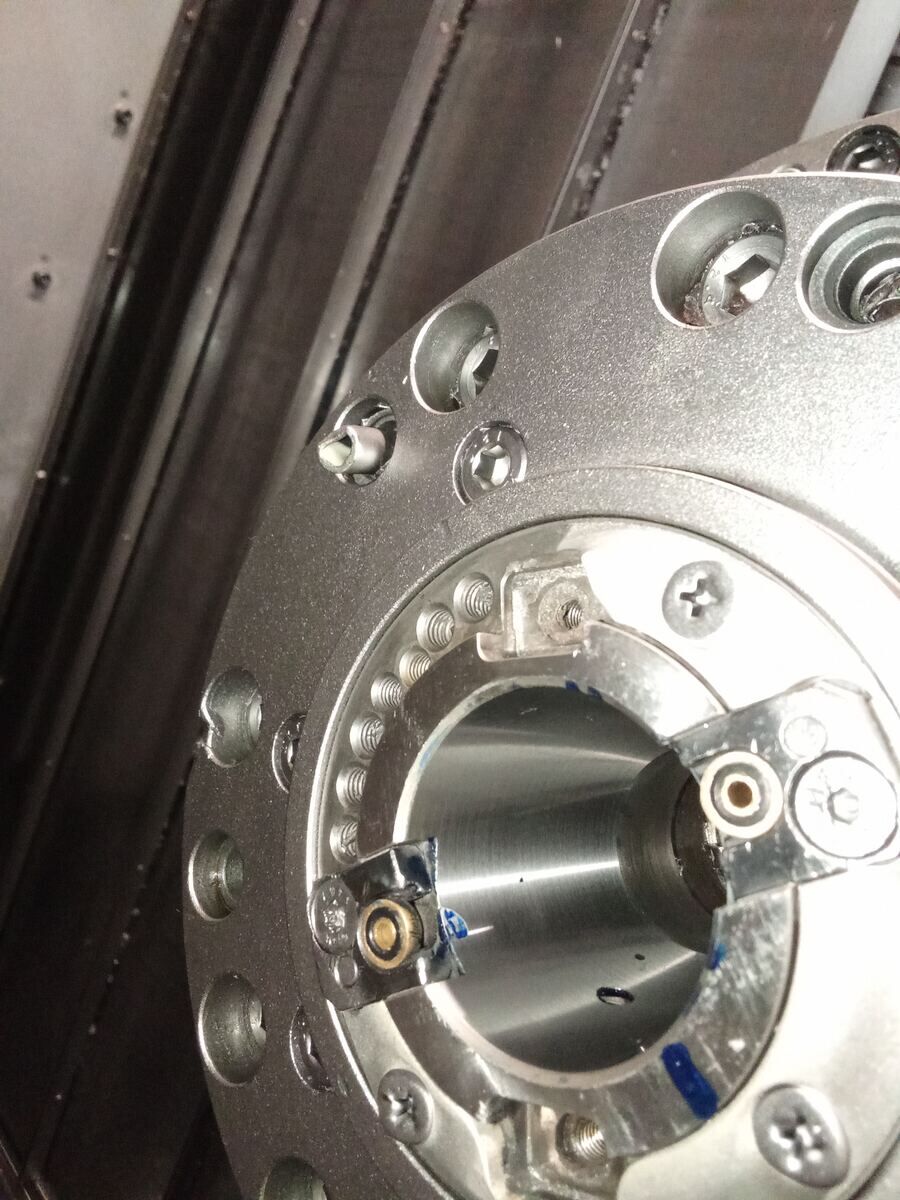

DMG Mori NH 5000 – vpenjalni konus vretena, Po obnovi
Po obnovi
DMG Mori NH 5000 – vpenjalni konus vretena, Po obnovi
Po obnovi

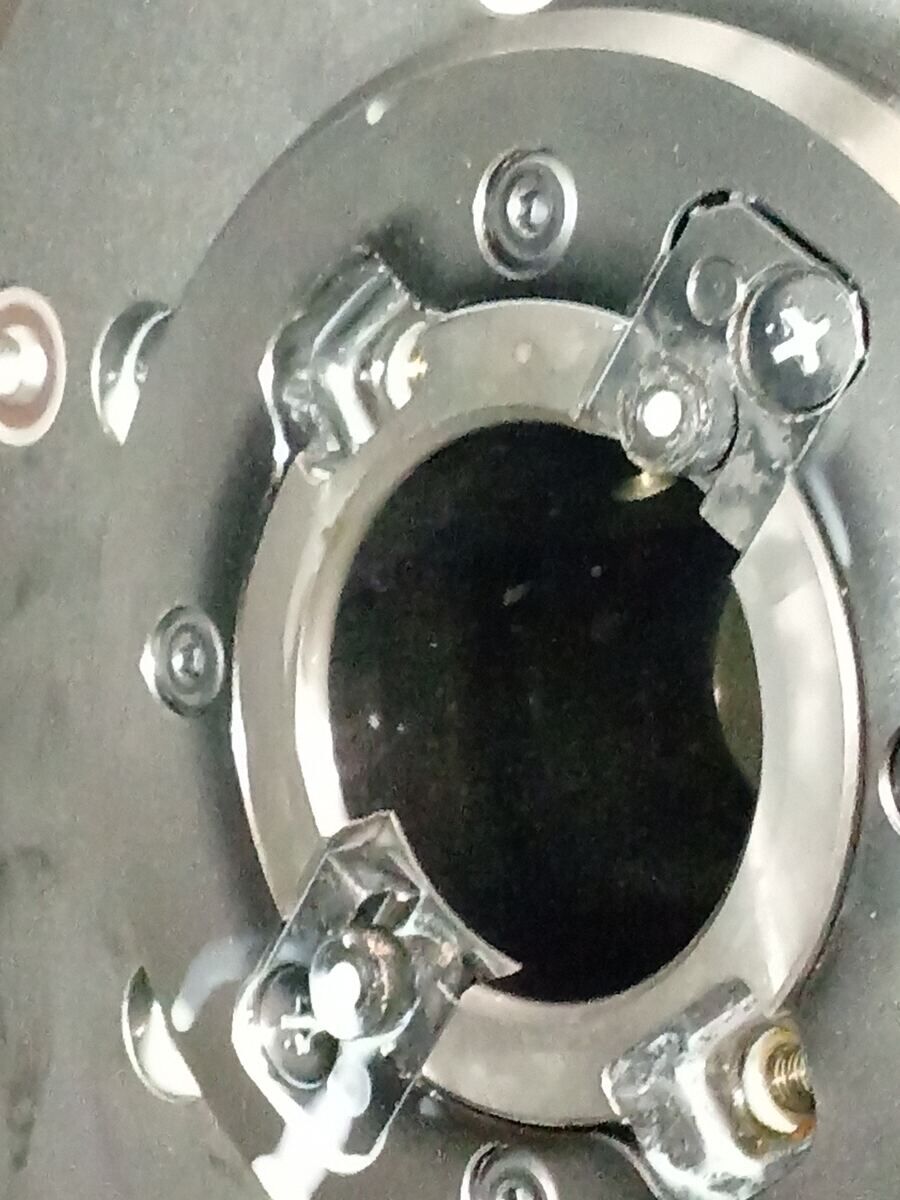

Mori Seiki NH 5000SK40 · oplet po obnovi 6 µm na 300 mm · pred obnovo: 40 µm na 300 mm

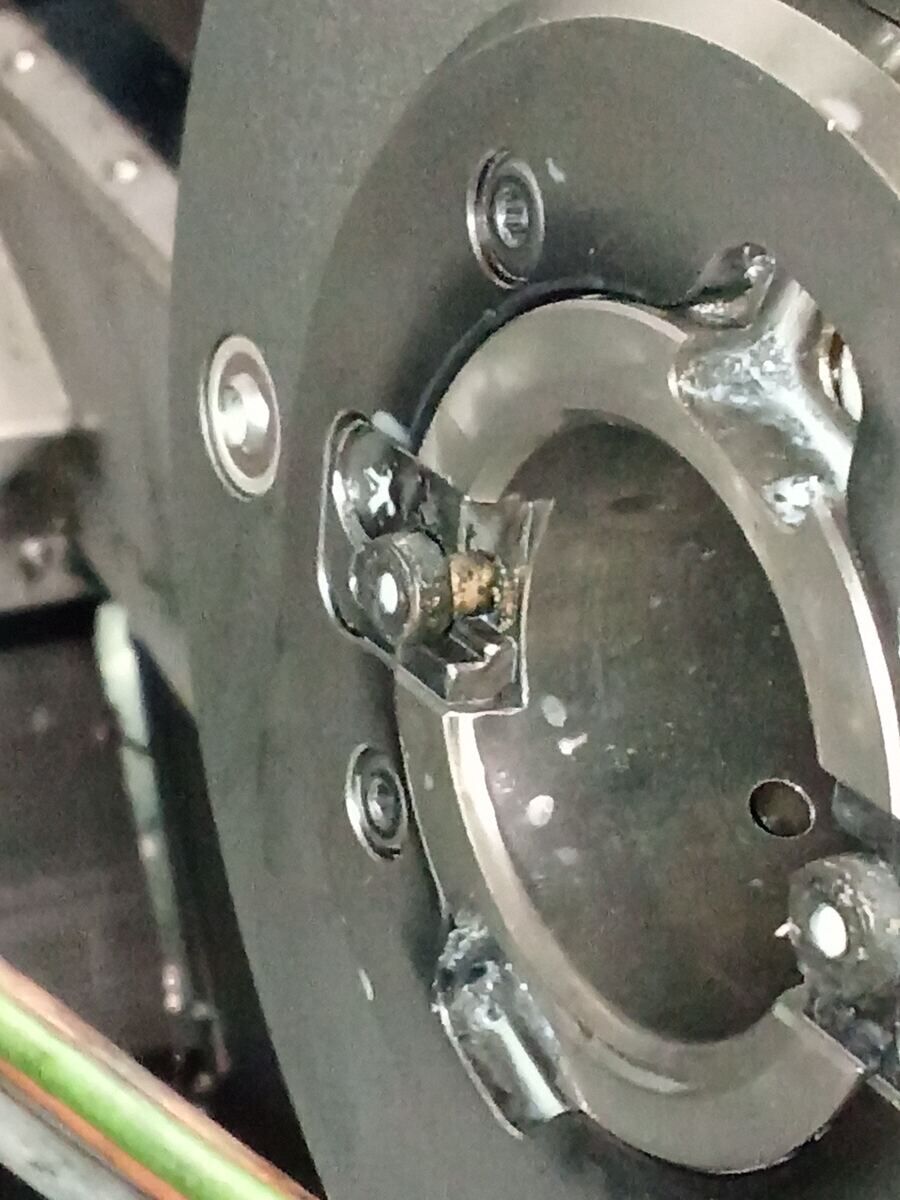

Mori Seiki NH 5000 – vpenjalni konus vretena, Pred obnovo
Pred obnovo
Mori Seiki NH 5000 – vpenjalni konus vretena, Pred obnovo
Pred obnovo
Mori Seiki NH 5000 – vpenjalni konus vretena, Po obnovi
Po obnovi
Mori Seiki NH 5000 – vpenjalni konus vretena, Po obnovi
Po obnovi

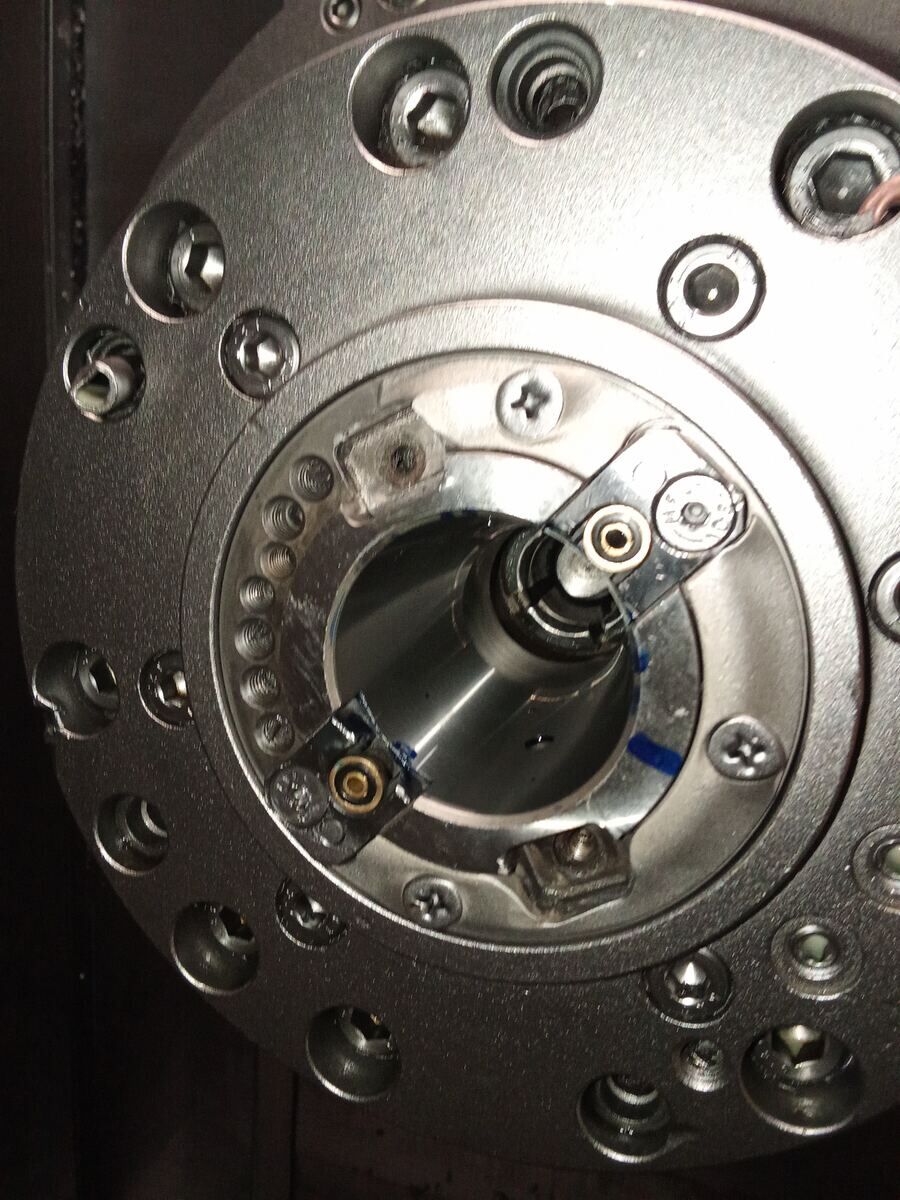

DMG Mori NH 5000SK40 · oplet po obnovi 8 µm na 300 mm · pred obnovo: 75 µm na 300 mm
DMG Mori NH 5000 – vpenjalni konus vretena, Pred obnovo
Pred obnovo
DMG Mori NH 5000 – vpenjalni konus vretena, Pred obnovo
Pred obnovo
DMG Mori NH 5000 – vpenjalni konus vretena, Po obnovi
Po obnovi
DMG Mori NH 5000 – vpenjalni konus vretena, Po obnovi
Po obnovi

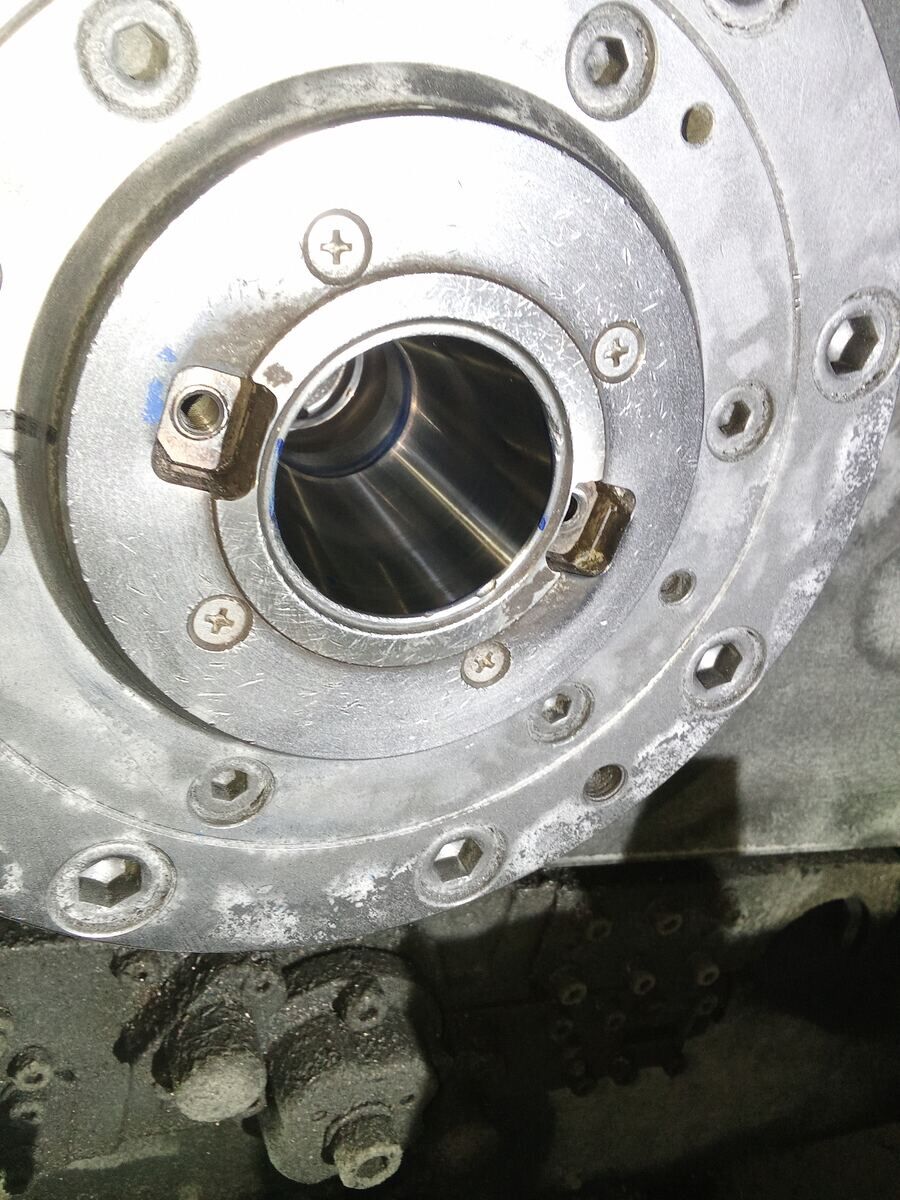

Doosan DNM 5700SK40 · oplet po obnovi 6 µm na 300 mm · pred obnovo: konus preveč obrabljen za meritev

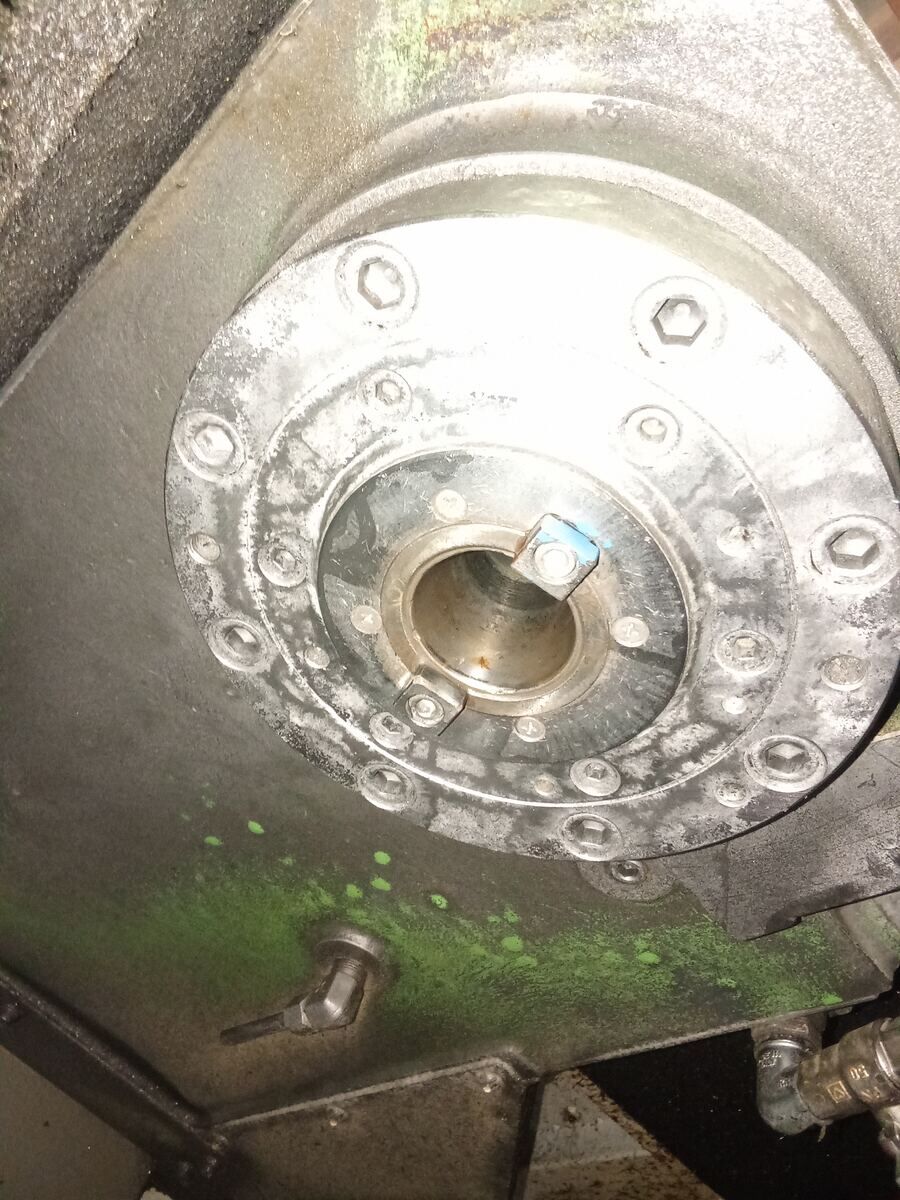

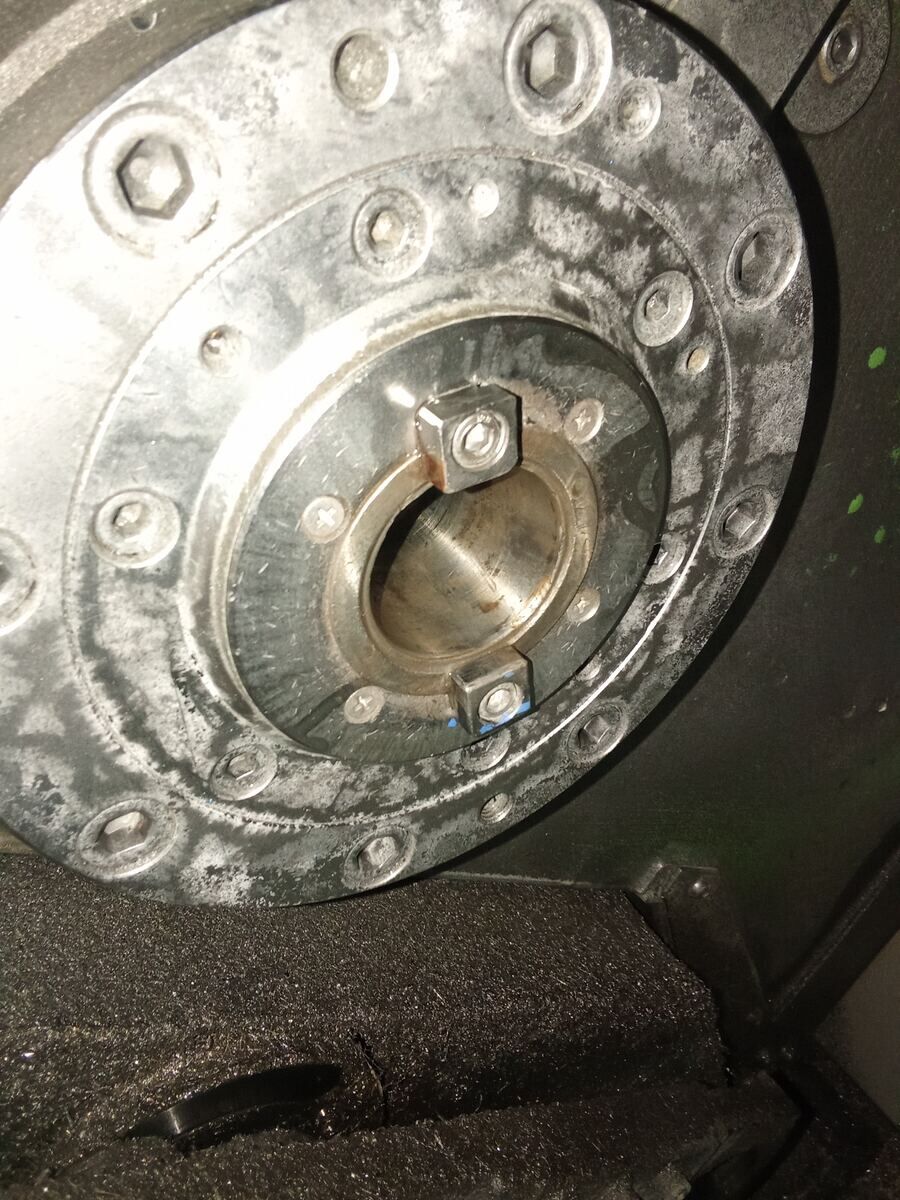

Doosan DNM 5700 – vpenjalni konus vretena, Pred obnovo
Pred obnovo
Doosan DNM 5700 – vpenjalni konus vretena, Pred obnovo
Pred obnovo
Doosan DNM 5700 – vpenjalni konus vretena, Po obnovi
Po obnovi
Doosan DNM 5700 – vpenjalni konus vretena, Po obnovi
Po obnovi

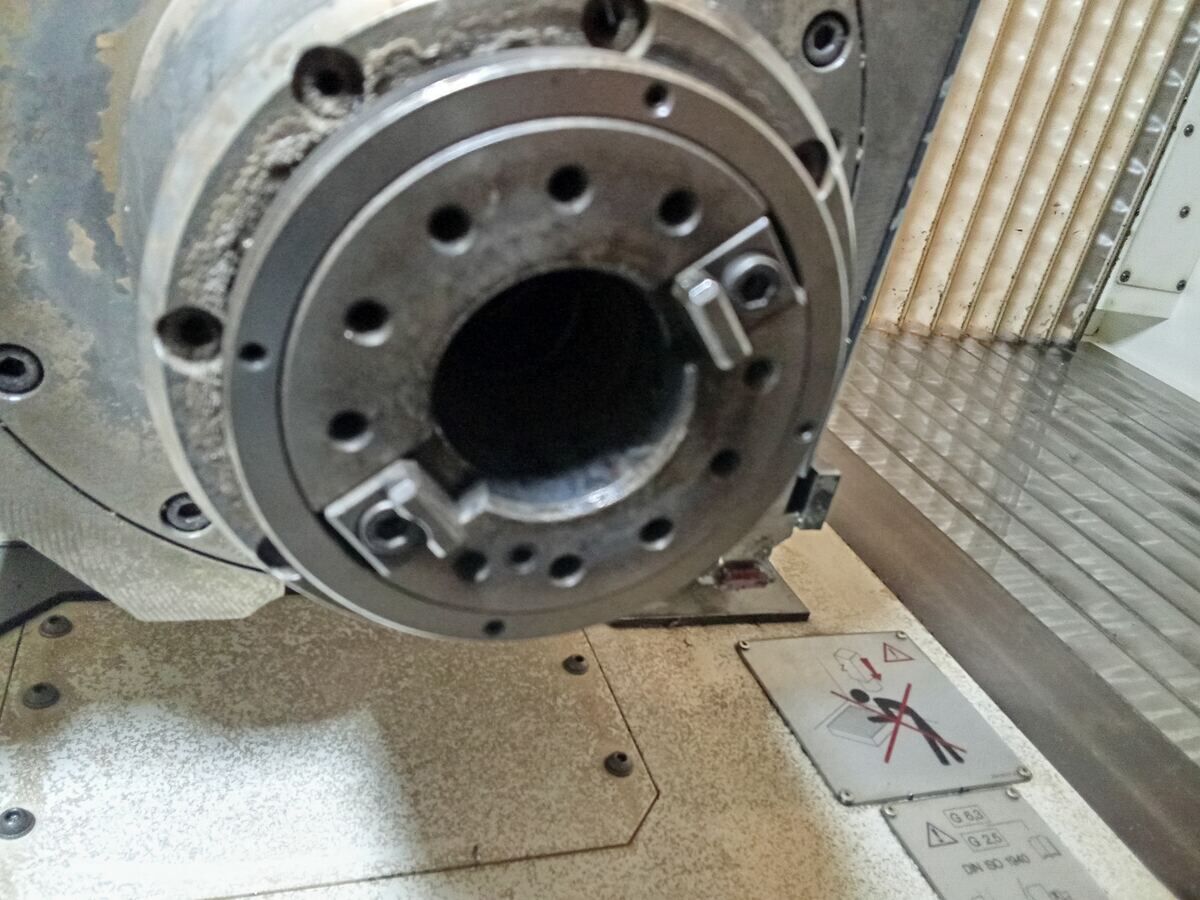

DMG Mori CMX 70USK40 · oplet po obnovi 6 µm na 300 mm · pred obnovo: uničen konus, meritev ni bila mogoča

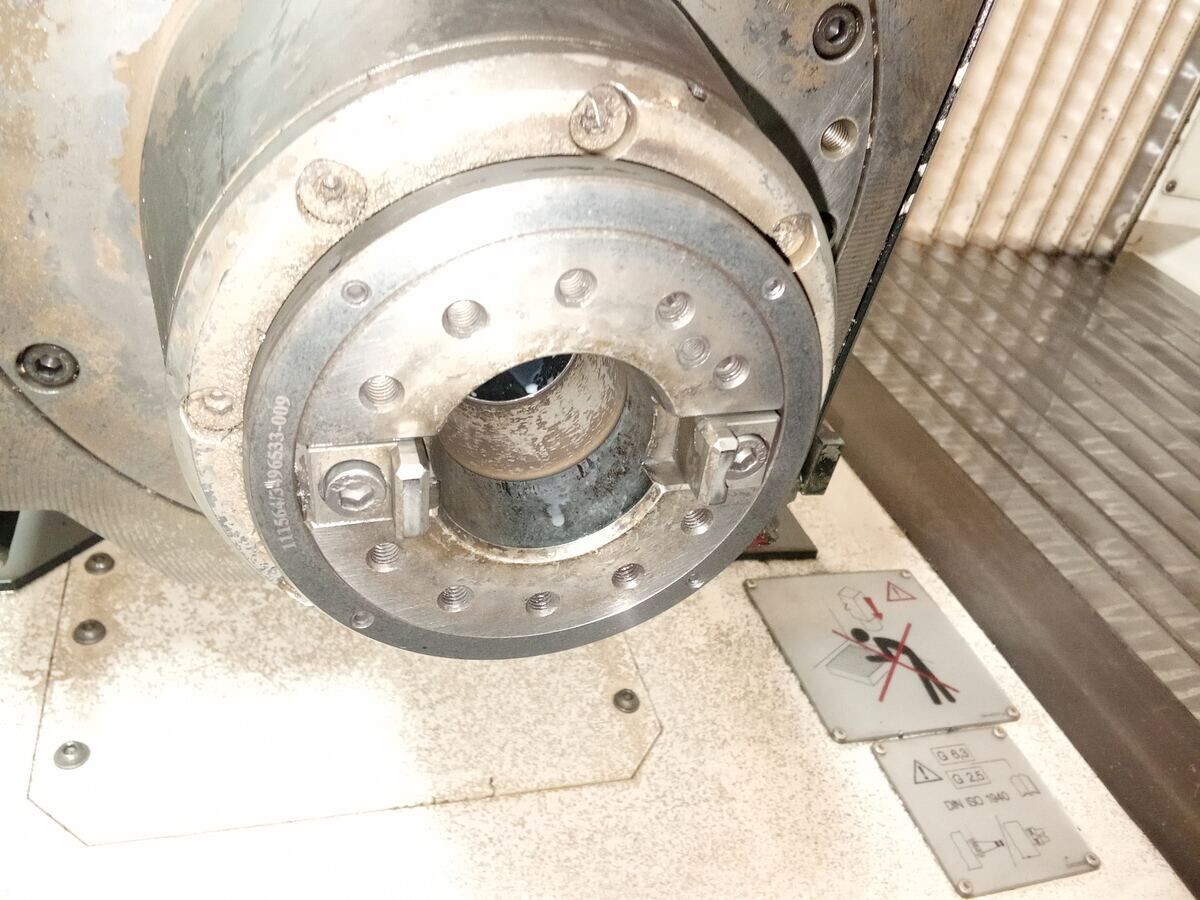

DMG Mori CMX 70U – vpenjalni konus vretena, Pred obnovo
Pred obnovo
DMG Mori CMX 70U – vpenjalni konus vretena, Pred obnovo
Pred obnovo

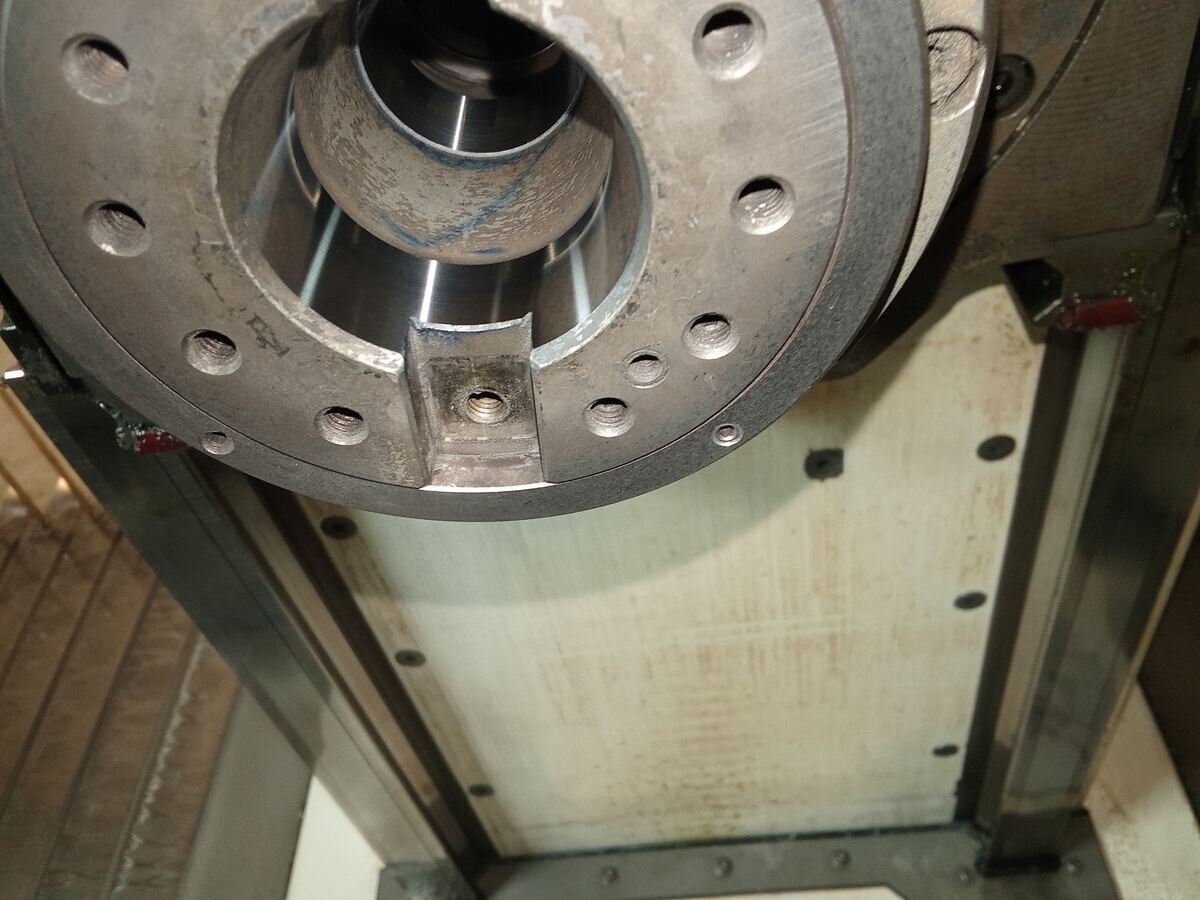

DMG Mori CMX 70U – vpenjalni konus vretena, Po obnovi
Po obnovi
DMG Mori CMX 70U – vpenjalni konus vretena, Po obnovi
Po obnovi
HedeliusSK40 · oplet po obnovi 11 µm na 300 mm · pred obnovo: meritev ni bila mogoča

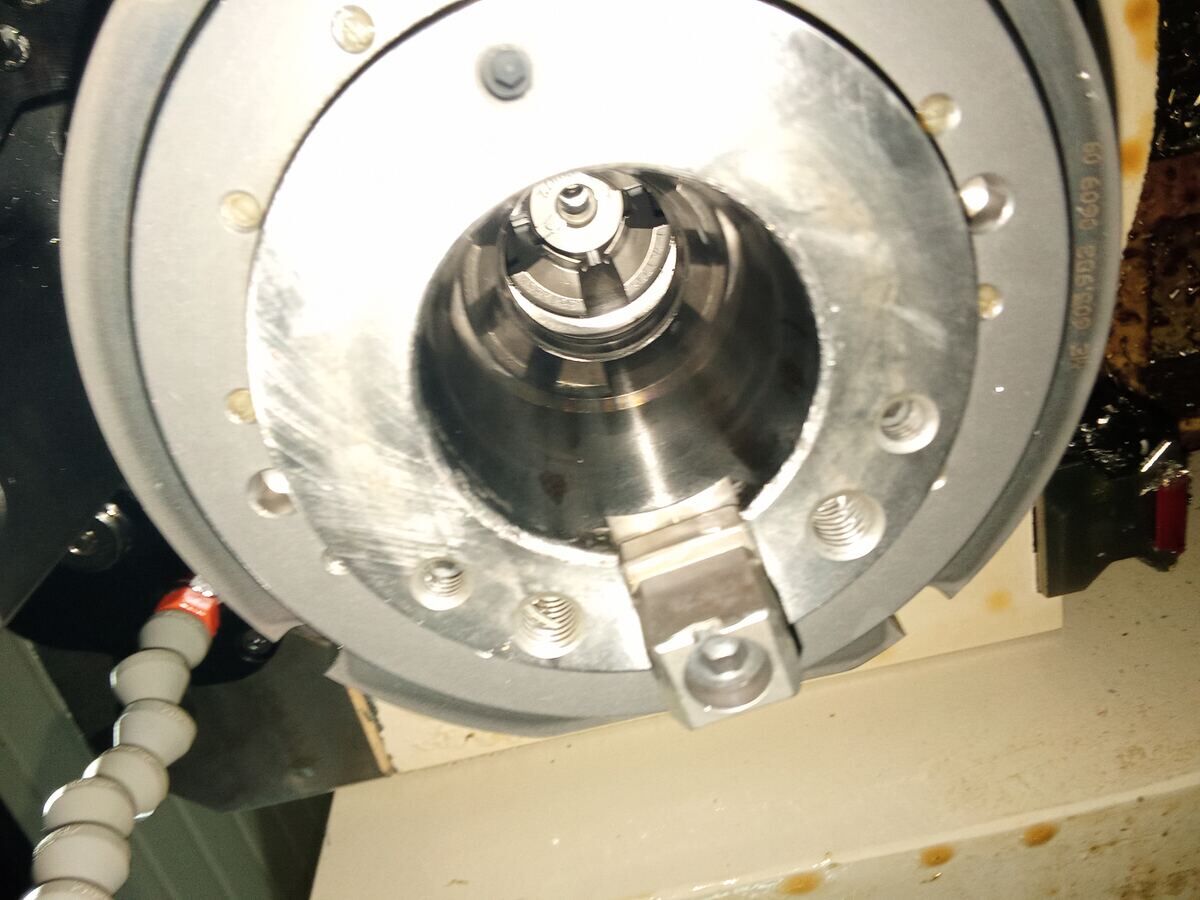

Hedelius – vpenjalni konus vretena, Pred obnovo
Pred obnovo
Hedelius – vpenjalni konus vretena, Pred obnovo
Pred obnovo
Hedelius – vpenjalni konus vretena, Po obnovi
Po obnovi
Hedelius – vpenjalni konus vretena, Po obnovi
Po obnovi
Kdo smo

Izvajalca

FOTO Fotografija Bor

Bor Vreček

DOPOLNI Kratka vloga, npr. »Strojni inženir, vzdrževanje CNC strojev«

DOPOLNI 2–3 stavki o tvojih izkušnjah. Predlog: omeni magistrsko delo o obnovi vpenjalnih površin na CNC obdelovalnih centrih in leta izkušenj z vzdrževanjem

FOTO Fotografija Primož

Primož Jagodic

DOPOLNI Kratka vloga kolega

DOPOLNI 2–3 stavki o kolegovih izkušnjah

Vprašanja

Pogosta vprašanja

Koliko časa stroj stoji?

Sama obnova traja en delovni dan. Stroj stoji samo ta dan.

Kaj potrebujemo na lokaciji?

NajpomembnejšeOmogočeno vrtenje vretena brez vpetega orodja in z odprtimi vrati stroja, najmanj 50 vrt/min.

  • Prazno in očiščeno delovno območje stroja
  • Električni priključek 230 V in pnevmatski priključek v neposredni bližini stroja
  • Dvigalo za nalaganje brusilne naprave na obdelovalno mizo
  • Viličar za razkladanje opreme
Kako hitro pridete?

Na lokaciji smo običajno v 7 delovnih dneh od potrditve naročila, sama obnova pa traja en delovni dan. Za nujnejše primere se lahko dogovorimo za prihod v 3 delovnih dneh, za urgentne primere pa pridemo naslednji delovni dan. Rok izberete v povpraševanju.
